Game Boy Zero: carcasa y botonera

Me he dedicado a preparar la nueva botonera y el marco de la pantalla para que albergue el nuevo LCD.

El pcb colocado tiene dos botones más (ahora tenemos A+B+Y+X),  así que necesitamos agujerear la carcasa para colocar los nuevos botones.
Posteriormente,  coloqué unas guías para mantener los botones en su recorrido y que no bailen durante su uso.

Y poco más, ya está todo lijado para seguir montando las nuevas piezas.

botonera raspberry zero gameboy

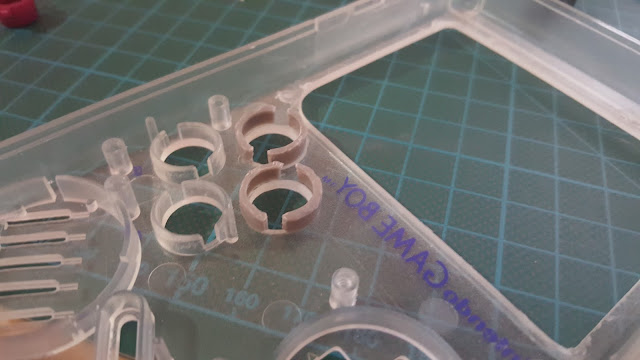

Nueva botonera
pcb botonera gameboy zero
PCB con las conexiones

botonera botones gameboy zero
Detalles de las guías en los nuevos botones
